Vannes Certifiées

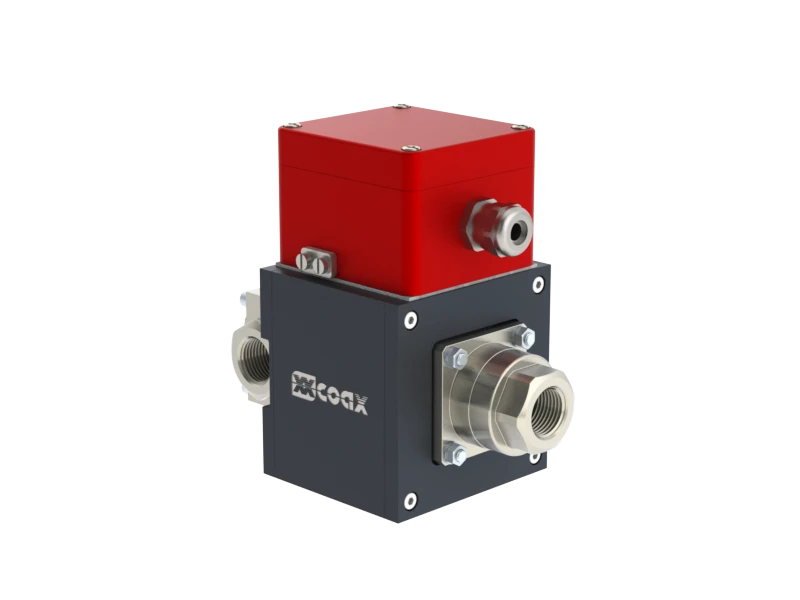

MK 10 DR Ex

Fiche Technique MK 10 DR Ex Equipment Cat. 2 Fiche Technique MK 10 DR Ex Equipment Cat. 3

Manuel Général d'Utilisation pour Vannes

ATEX Certificate K 10 ATEX Operating Instructions K 10

Declaration of Conformity K 10 Ex Coil Equipment Cat. 2 Declaration of Conformity Ex Coil Equipment Cat. 3 Declaration of Conformity non-electrical Equipment Cat. 2 Declaration of Conformity non-electrical Equipment Cat. 3

raccordement	taraudage G 1/4 - G 3/4
fonction	NC / NO
pression de service	0-16 bar A B max. 16 bar B A max. 16 bar A C max. 16 bar C A max. 16 bar
valeur K_V	2,6 ^m³/_h
fluides	gazeux liquides pollués
passage du fluide	suivant flèche
fréquences	200 ¹/_min
temps de réponse	ouverture 80 ms fermeture 140 ms
température du fluide	DC -40 °C — +40 °C AC -40 °C — +40 °C
température ambiante	DC -40 °C — +40 °C AC -40 °C — +40 °C
poids	2,2 kg
tension nominale	U_n 24 V DC +5% / -10% U_n 230 V 40-60 Hz AC +5% / -10%
commande	CC bobine courant continu AC bobine courant continu avec redresseur intégré
classe d'isolation	H 180 °C
protection	IP65
durée d'enclenchement	ED 100%
raccordement	boîte à bornes, 3 m raccordement par câble

Le type d'application et le fluide véhicule déterminent le choix des vannes. Certaines valeurs mentionnés varient en fonction du type d'étanchéité et des conditions d'utilisation.
