müller coax group

Vannes Certifiées

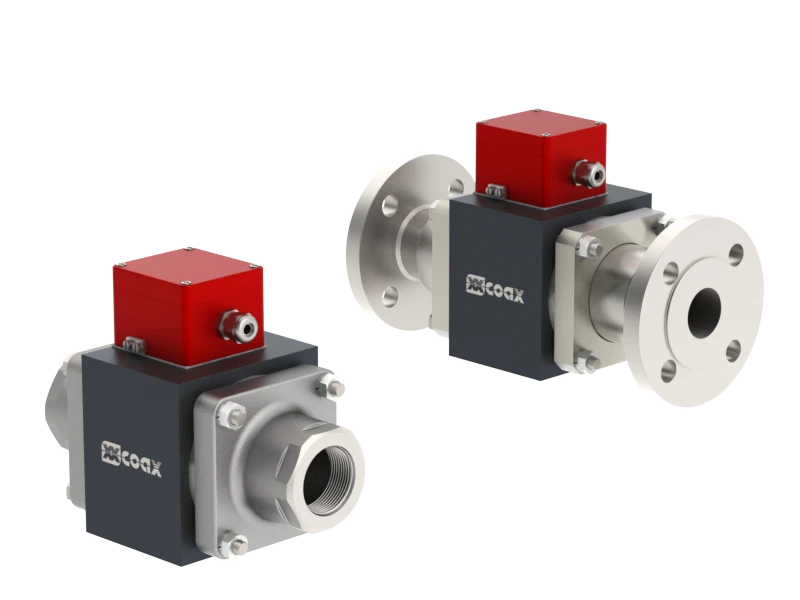

MK / FK 40 Ex

raccordement taraudage G 1 1/2 - G 2
brides PN 16/40/100
fonction NC / NO
pression de service 0-16 / 0-40 / 0-63 bar
valeur KV 18,4 /h
fluides gazeux  liquides  visqueux  gélatineux  pollués 
passage du fluide A B suivant flèche
fréquences 90 1/min
temps de réponse ouverture 520 ms
fermeture 150 ms
température du fluide DC -40 °C — +40 °C
AC -40 °C — +40 °C
température ambiante DC -40 °C — +40 °C
AC -40 °C — +40 °C
poids MK 14,0 kg
FK 18,0 kg
tension nominale Un 24 V DC +5% / -10%
Un 230 V 40-60 Hz AC +5% / -10%
commande CC bobine courant continu
AC bobine courant continu avec redresseur séparé hors de la zone antidéflagrante
classe d'isolation H 180 °C
protection IP65
durée d'enclenchement ED 100%
raccordement M 16 x 1,5 boîte à bornes

Le type d'application et le fluide véhicule déterminent le choix des vannes. Certaines valeurs mentionnés varient en fonction du type d'étanchéité et des conditions d'utilisation.

Accessoires

connecteur electrique

connecteur electrique
boite à bornes ATEX

fin de course

fin de course
Icomatic NAMUR ATEX
M12x1, DC 8,2 V, 0°C à +90°C

fin de course

fin de course
Balluff NAMUR ATEX
M12x1, DC 8,2 V, -25°C à +78°C

équerre

équerre
